¿Saber cómo elegir el conector adecuado para media tensión es una decisión que va mucho más allá de simplemente unir dos cables?
En el mundo de la media tensión (generalmente entre 1 kV y 35 kV), alguien que sepa cómo elegir conectores para media tensión es fundamental para tener conexiones capaces de soportar corrientes nominales elevadas y, lo más importante, corrientes de cortocircuito sin deformarse ni fundirse. No se trata solo de que el conector "quepa" en el cable; se trata de que la compatibilidad de materiales y el diseño de la pieza aseguren una transición eléctrica perfecta. En nuestra maestranza, fabricamos conectores pensando en el operario que debe instalarlos y en el ingeniero que debe dormir tranquilo sabiendo que la conexión es definitiva.
Compatibilidad de materiales: ¿Cobre, aluminio o bimetálico?
El primer error, y el más grave, es ignorar la naturaleza de los metales que vamos a unir. Si tienes un cable de aluminio y un terminal de cobre, necesitas sí o sí un conector bimetálico o una transición tratada para evitar la corrosión galvánica. En Charnay & Molina, fabricamos conectores de aluminio de alta pureza para conductores AAAC o ACSR, y piezas de cobre electrolítico para sistemas donde el espacio es crítico y la conductividad debe ser máxima. Elegir el material correcto es la primera barrera de defensa contra la oxidación y el aumento de resistencia eléctrica en la unión.

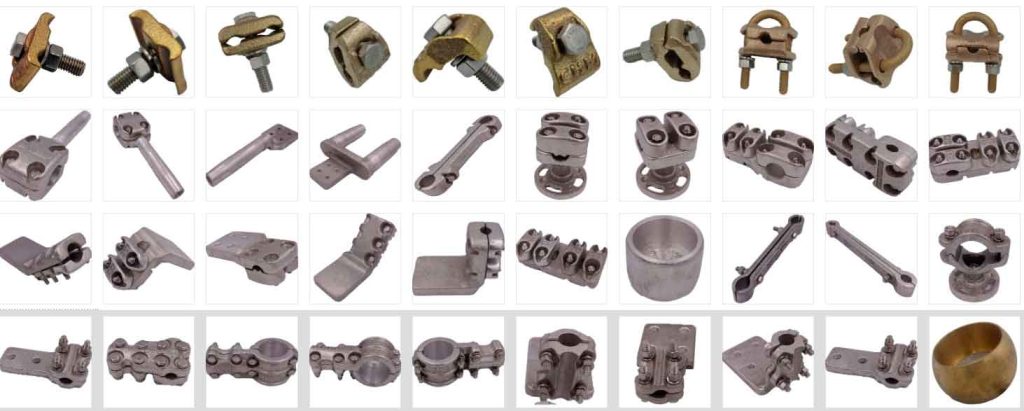

Mira nuestro catálogo de productos.
Capacidad de corriente y diseño térmico
Un conector subdimensionado actúa como un "cuello de botella" que genera calor innecesario. Al elegir, debes considerar no solo la corriente de operación normal, sino los picos de demanda y la capacidad de disipación de calor de la pieza. Nuestros diseños en Charnay & Molina cuentan con masas de metal calculadas para absorber y disipar la energía térmica de forma eficiente. Un buen conector debe mantenerse a una temperatura igual o menor a la del conductor que une; si el conector está más caliente que el cable, es señal de que la elección o el diseño no son los adecuados para esa carga.
Tipo de sujeción: ¿Compresión, tornillería o cuña?
Dependiendo de la ubicación de la conexión (si es aérea, en una celda o subterránea), el método de sujeción varía. Los conectores de tornillería que fabricamos en nuestra maestranza son ideales para subestaciones donde se requiere un mantenimiento facilitado y un torque controlable. Por otro lado, para conexiones permanentes en líneas, la compresión es la reina. En Charnay & Molina, nos aseguramos de que las dimensiones de los alojamientos para los cables sean exactas, permitiendo que el contacto mecánico sea total y que la presión se distribuya uniformemente, evitando que el conductor se "escurra" o se dañe por un apriete mal localizado.
El factor ambiental: salinidad, polvo y químicos
No es lo mismo instalar un conector en una planta química, en una minera a 4.000 metros de altura o en una subestación costera. El ambiente dicta si el conector necesita un recubrimiento de estaño, plata o si debe ser de una aleación de bronce específica para resistir la corrosión. En nuestro taller, asesoramos a nuestros clientes sobre el acabado superficial más conveniente para su realidad geográfica. Un conector bien elegido para su entorno no se "pica" ni se sulfata, manteniendo su brillo técnico y su capacidad de conducción intacta durante décadas, sin importar lo agresivo que sea el clima.
Facilidad de montaje y ergonomía para el operario.
A menudo se olvida que el conector debe ser instalado por una persona, a veces en condiciones de altura o espacio reducido. Un conector difícil de armar es un conector propenso a quedar mal instalado. En Charnay & Molina, diseñamos nuestras piezas con bordes suavizados, roscas de paso fluido y dimensiones que permiten el uso de herramientas estándar. Queremos que el montajista sienta que la pieza "ayuda" al trabajo, encajando a la primera y permitiendo un torque de apriete cómodo y seguro. Una instalación fluida es el primer paso para una conexión que no fallará jamás.
Certificación y respaldo de fabricación local
En un mercado inundado de conectores de importación de dudosa procedencia, elegir un fabricante local con maestranza propia como Charnay & Molina te da una ventaja competitiva: la trazabilidad. Puedes saber exactamente de qué colada de aluminio salió tu pieza y qué técnico la mecanizó. Esto es vital para cumplir con las normativas de seguridad y para tener a quién recurrir si necesitas una adaptación de último minuto. Comprar un conector certificado y fabricado con rigor técnico es, en última instancia, comprar un seguro de vida para tu infraestructura eléctrica.
¿Sabes cómo elegir conectores de media tensión? Si no es así, ¡contáctanos!"
Si tienes dudas sobre qué tipo de conector es el ideal para tu próximo proyecto de media tensión o si necesitas una pieza especial que no encuentras en los catálogos habituales, en Charnay & Molina estamos para asesorarte. Ponemos nuestra experiencia en fundición y tornería a tu servicio para fabricar la solución exacta que tu red necesita. Cuéntanos tus condiciones de operación, el tipo de conductor que usas y permítenos entregarte un componente de alta ingeniería que garantice la continuidad de tu energía. Trabajemos juntos en la seguridad de tus conexiones.
